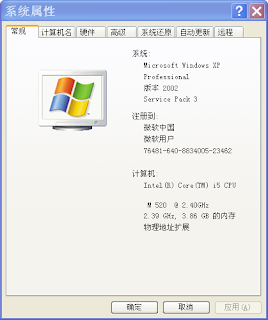

先上圖，patch之後的，原來只有2.98G，現在是3.86G了
去年7月入手小黑T410，到手就裝了4G的內存，WINDOWS 7的破解補丁來的很快，很順利就用上了3.86G（糾
結於剩下的140M哪裡去了？至今也沒搞明白，只知道主板沒有映射），而所謂的XP的種種補丁，不外乎就是
Ramdisk，開啟PAE之類的，毫無用處，最可憐的是竟然被某網友的“開啟了PAE就能用到全部4G內存，系統
屬性頁顯示還是2.98G是假的”一說給忽悠了一年，沒文化真可怕。。。就這麼將信將疑用了一年，中間也
糾結過一段時間，沒有深入分析，近日越想越感覺不對勁，再來糾結糾結。 。 。
用WinDbg看看
代碼:
lkd> dd MmHighestPhysicalPage
8088b124 000bf7ff 000bf399 00000040 00000000
lkd> dd MmNumberOfPhysicalPages
8088b128 000bf399 00000040 00000000 7fff0000
可見最高物理內存頁號MmHighestPhysicalPage值為bf7ff，物理內存總頁數MmNumberOfPhysicalPages值為
bf399，換算成物理內存數0xbf399*0x1000=2.98G正好是系統屬性頁顯示的2.98G，改變這個值，系統屬性頁
的值也會跟著變，是不是把這個值改了你就能用到更多的內存了呢，當然不是，任務管理器裡記錄的內存使
用量確是真是的。
那是不是我的PAE沒有真正啟用呢？
那我們再用WinDbg看看
代碼:
lkd> !pte 80800000
VA 80800000
PDE at C0602020 PTE at C0404000
contains 00000000008009E3 contains 0000000000000000
pfn 800 -GLDA--KWEV LARGE PAGE pfn 800
看吧，PDE和PTE裡面的物理地址00000000008009E3和0000000000000000都是64位的，而在沒有啟用PAE的系
統裡，頁表項裡的物理地址是32位的。 （為什麼PTE裡是一串0呢？因為我們看的80800000這個虛擬地址是
ntkrnlpa.exe的基地址，它當然是加載在物理內存的0地址的）
那麼是不是系統偷偷地在用我的4G內存了，而給我顯示出2.96G的假象呢？
再祭出我們的法寶WinDbg
代碼:
lkd> dd poi(MmPhysicalMemoryBlock)
8ad75c80 00000007 000bf3ab 00000001 0000009d
8ad75c90 00000100 000bf17c 000bf282 000000dd
8ad75ca0 000bf40f 00000060 000bf70f 00000008
8ad75cb0 000bf71f 0000004c 000bf7ff 00000001
這裡有兩個結構體：
代碼:
typedef struct _PHYSICAL_MEMORY_RUN {
PFN_NUMBER BasePage;
PFN_NUMBER PageCount;
} PHYSICAL_MEMORY_RUN, *PPHYSICAL_MEMORY_RUN;
typedef struct _PHYSICAL_MEMORY_DESCRIPTOR {
ULONG NumberOfRuns;
PFN_NUMBER NumberOfPages;
PHYSICAL_MEMORY_RUN Run[1];
} PHYSICAL_MEMORY_DESCRIPTOR, *PPHYSICAL_MEMORY_DESCRIPTOR;
從上面可以看出，我的機器有7塊可用的內存，總共有bf3ab頁（為什麼這個數字跟上面看到的
MmNumberOfPhysicalPages不符呢？ ），分別為1 -9d，100- bf17c，…，bf7ff，可見最大物理內存地址為
bf7ff，還是與4G內存相去甚遠啊。 。 。
那麼是不是我的主板根本就不識別這麼大的內存呢？ ？
那麼我們再做做實驗，用nt4的源代碼編譯一份NTLDR，把osloader.exe探測到的物理內存輸出一份，下面是
通過中斷獲取的內存佈局圖，BIOS專家們都叫把它做E820圖
代碼:
Base Size Type
0 9E800 1
9E800 1800 2
D2000 2000 2
DC000 24000 2
100000 BF17C000 1
BF27C000 6000 2
BF282000 DD000 1
BF35F000 12000 2
BF371000 1000 4
BF3F2000 1D000 2
BF40F000 60000 1
BF46F000 1F9000 2
BF668000 80000 4
BF6E8000 27000 2
BF717000 8000 1
BF71F000 4C000 1
BF76B000 C000 4
BF777000 3000 3
BF77A000 7000 4
BF781000 1000 3
BF782000 9000 4
BF78B000 1000 3
BF78C000 13000 4
BF79F000 60000 3
BF7FF000 1000 1
BF800000 800000 2
E0000000 10000000 2
FEAFF000 1000 2
FEC00000 10000 2
FED00000 400 2
FED1C000 4000 2
FED20000 70000 2
FEE00000 1000 2
FF000000 1000000 2
100000000 38000000 1
圖中type為1的就是分配給本機物理內存的地址，其他的為其他硬件所用，我們把內存地址挑出來：
代碼:
Base Size
0 9E800
100000 BF17C000
BF282000 DD000
BF40F000 60000
BF717000 8000
BF71F000 4C000
BF7FF000 1000
100000000 38000000
總數為F73AC800=3.86G，儘管4G以下的地址空間被硬件佔用了不少，主板並沒有放棄那塊內存嘛，只是把他
們映射到了4G以上的空間，即100000000-138000000，看來是XP那傢伙太不地道，活生生把咱們使用這塊內
存給掐掉了，故而產生了MmHighestPhysicalPage= BF7FF，無恥的傢伙！什麼？ XP的內存機制不支持？不要
為XP辯解，PAE技術早在Intel P6家族的CPU身上就已經開始使用了，Intel手冊第一卷3.3.6節關於PAE有如
下表述：
Beginning with P6 family processors, the IA-32 architecture supports addressing of
up to 64 GBytes (2^36 bytes) of physical memory.
也就是說，從Intel P6家族的CPU開始，（PAE技術讓）IA-32架構的CPU就支持對64G的物理內存進行尋址，
P6家族可是很老CPU了，奔二，奔三就屬於P6家族的，所以XP這個後來才發布的操作系統不可能連PAE都沒考
慮進去吧。
既然那塊4G以上的內存地址被主板識別，NTLDR也探測到了，操作系統也支持，那我們為什麼還是用不到
呢？到底是NTLDR沒有告訴ntkrnlpa.exe，還是ntkrnlpa.exe自己給我們截斷了？
這怎麼調試呢？ Bochs？不行，我總共才4G內存，哪有那麼多內存分配給Bochs用呢，要有XP的ntos的源碼就
好了，ntos的入口函數為
VOID KiSystemStartup(PLOADER_PARAMETER_BLOCK KissLoaderBlock)
在NTLDR向ntos交權的時候，會將內存描述鍊錶通過結構體參數LOADER_PARAMETER_BLOCK傳過去，這個結構
體原型為
代碼:
typedef struct _LOADER_PARAMETER_BLOCK {
LIST_ENTRY LoadOrderListHead;
LIST_ENTRY MemoryDescriptorListHead;
LIST_ENTRY BootDriverListHead;
ULONG KernelStack;
……
後面太長，省略掉
} LOADER_PARAMETER_BLOCK, *PLOADER_PARAMETER_BLOCK;
既然沒有XP的源碼，那就用wrk將就一下吧，將wrk編譯的內核文件wrkx86.exe來替換ntkrnlpa.exe，系統肯
定是起不來的，不過我們只需要在wrkx86.exe的入口點打印出NTLDR傳過來的內存描述鍊錶就好了，
MEMORY_ALLOCATION_DESCRIPTOR的原型為
代碼:
typedef struct _MEMORY_ALLOCATION_DESCRIPTOR {
LIST_ENTRY ListEntry;
TYPE_OF_MEMORY MemoryType;
ULONG BasePage;
ULONG PageCount;
} MEMORY_ALLOCATION_DESCRIPTOR, *PMEMORY_ALLOCATION_DESCRIPTOR;
於是我們很快得到了結果：（無法上圖，遺憾）
咦！ NTLDR貌似真的沒有把4G以上的地址傳過來啊，怎麼到FF000這塊內存就完了呢？
難道NTLDR私自把4G以上的地址給裁了？難道一切罪惡的源泉在NTLDR？在此我犯了個嚴重的錯誤，以為勝利
在望，加班加點研究NTLDR，最好成功跳過NTLDR截去4G以上內存的代碼了，啟動發現XP依然顯示2.98G的可
用內存，怎麼回事呢？回過頭來再分析NTLDR，才發現瞭如下的代碼
代碼:
if ( (_BYTE)BlUsePae_0 )
{
v10 = BlpAllocatePAETables();
if ( v10 )
return v10;
}
else
{
BlpTruncateDescriptors(0xFFFFFu);
}
BlpTruncateDescriptors(0xFFFFFu)函數的功能就是設置內存描述鍊錶的最大頁面號為0xFFFFF，即截去4G
以上的內存，原來我們編譯的wrkx86.exe不支持PAE，被NTLDR發現了，故而才調用BlpTruncateDescriptors
截斷的，而我們的XP用的內核ntkrnlpa.exe是支持PAE的，那麼就不會截斷了，哎，馬虎啊。 。 。
那還是鎖定ntkrnlpa.exe分析吧，充分發揚廢寢忘食的精神，終於找到了一個可疑的函數ExVerifySuite，
這不會就是驗證我們版本的函數吧，網上一查，發現有位“老生常談”早就發現了，他的文章在這裡
http://thxlp.wordpress.com/2008/08/03/%E8%80%81%E7%94%9F%E5%B8%B8%E8%B0%88-
windows%E5%92%8C4g%E4%BB%A5%E4%B8%8A%E7%89%A9%E7%90%86%E5%86%85%E5%AD%98/
汗。 。 。 。差距啊，不過這位老大發現這麼久竟然不出補丁，拯救我們廣大百姓於水貨，哎。 。 。害我熬夜
傷神這麼久。 。 。 。
不過這位“老生”的代碼不知道從哪裡搞的，nt4源碼裡沒有MiCheckPaeLicense這個函數，而windows2000
的源代碼裡雖然有這個函數，但差別很大，wrk的源代碼裡也不是那樣的，反彙編XP的ntkrnlpa.exe，代碼
如下
代碼:
int __usercall MiCheckPaeLicense<eax>(PLOADER_PARAMETER_BLOCK LoaderBlock<eax>)
{
EndPage = 0;
LoaderBlock1 = LoaderBlock;
MaxPageCount = 0x100000u;
MaxPage = 0;
if ( ExVerifySuite(DataCenter) == 1 )
{
if (LoaderBlock->u.I386.VirtualBias )
{
MaxPageCount = 0x400000u; // booting /3gb: 16G
MaxPage = 0x400000u;
}
else
{
MaxPageCount = 0x1000000u;
} // DataCenter: 64G
}
else
{
if ( MmProductType == 0x690057 || ExVerifySuite(Enterprise) != 1 )
{
if ( ExVerifySuite(ServerAppliance) == 1 )
MaxPageCount = 0x80000u; // 2G
else
MaxPage = 0x100000u; // 4G
}
else
{
MaxPageCount = 0x800000u;// Advanced Server is permitted a maximum of 32gb
}
}
實在是不知道這位高人的代碼來自哪裡，懇請各位高人給予指點。 。 。
從這段代碼裡可以看出，MiCheckPaeLicense函數會檢查操作系統的版本，如果是DataCenter，就允許使用
64G內存，Advanced Server為32G，如果為精簡版則為2G，其他版本為4G，看來真是ntkrnlpa.exe在作怪，
先別急著patch，驗證內存限制的還有一個地方，在MmAddPhysicalMemoryEx函數里也會調用ExVerifySuite
這個函數，代碼如下：
代碼:
if ( ExVerifySuite(DataCenter) == 1 )
{
LimitPage = 0x1000000u; // DataCenter : 64G
}
else
{
if ( MmProductType == 0x690057 || (v9 = ExVerifySuite(Enterprise) == 1, LimitPage =
0x800000u, !v9) )// Advanced Server : 32G
LimitPage = 0x100000u; // Other : 4G
}
代碼都差不多，要patch的話兩個地方要一起改，至於怎麼改？代碼都在這麼裡，想怎麼改就怎麼改吧，只
要兩個地方都改了就行，只要其中一個地方不改，ntos都會陰魂不散的把你多出來的內存吃掉…
看成果吧
代碼:
lkd> dd MmHighestPhysicalPage
8088b124 00137fff 000f7399 00000040 00000000
lkd> dd MmNumberOfPhysicalPages
8088b128 000f7399 00000040 00000000 7fff0000
lkd> !pte d0800000
VA d0800000
PDE at C0603420 PTE at C0684000
contains 00000001004DF963 contains E15C080000000400
pfn 1004df -G-DA--KWEV not valid
Proto: E15C0800
數數這個地址1004DF963，9位啊，4G以上了，不要被E15C080000000400這個地址嚇到了，64位，有這麼大的
地址嗎？查查PTE的結構體就知道了，前面的幾位是標誌位
再看物理內存塊
代碼:
lkd> dd poi(MmPhysicalMemoryBlock)
8baa3c70 00000008 000f73ab 00000001 0000009d
8baa3c80 00000100 000bf17c 000bf282 000000dd
8baa3c90 000bf40f 00000060 000bf70f 00000008
8baa3ca0 000bf71f 0000004c 000bf7ff 00000001
8baa3cb0 00100000 00038000 0001000a 6c4d6d4d
看到了嗎，我的機器現在有8塊可用的內存了，多了一個100000-138000，總共有f73ab頁了，
0xf73ab*0x1000=3.86G，至於還有140M，主板沒映射，用不到了，能不能解決呢？希望各位牛人能夠給予指
點。 。 。
後面部分比較倉促，主要是聽到重任到來的消息，沒時間仔細寫了，補丁沒寫完，估計一時半會完成不了
了，倉促發帖，開始潛伏。 。 。
